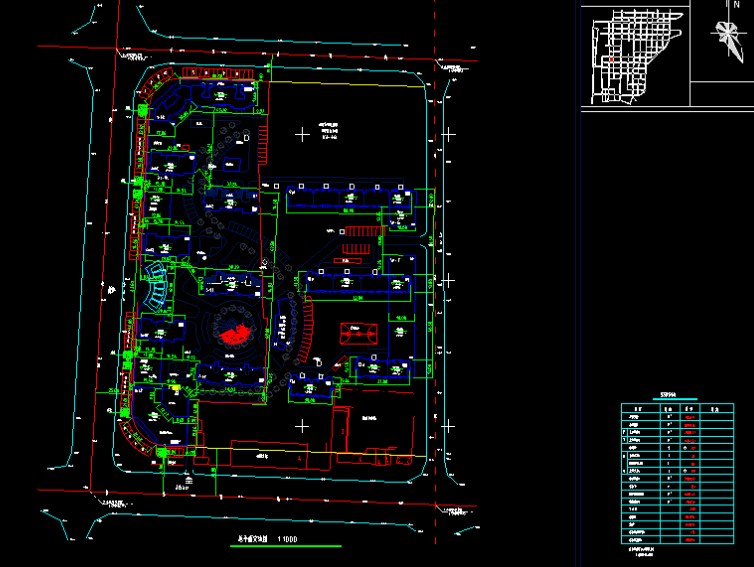

1、拿到圖紙之后，首先要仔細閱讀圖紙的主標題欄和有關說明，如圖紙目錄、技術說明、電器元件明細表、施工說明書等，結合已有的電工知識，對該電氣圖的類型、性質、作用有一個明確的認識，從整體之上理解圖紙的概況和所要表述的重點。

2、看概略圖和框圖，由于概略圖和框圖只是概略表示系統或分系統的基本組成、相互關系及其主要特征，因此緊接著就要詳細看電路圖，才能搞清它們的工作原理。

概略圖和框圖多采用單線圖，只有某些380／220V低壓配電系統概略圖才部分地采用多線圖表示。

3、看電路圖是看圖的重點和難點，電路圖是電氣圖的核心，也是內容最豐富、最難讀懂的電氣圖紙。

（1）要看有哪些圖形符號和文字符號，了解電路圖各組成部分的作用、分清主電路和輔助電路，交流回路和直流回路。

（2）按照先看主電路，再看輔助電路的順序進行看圖。主電路是電氣控制線路之中大電流流過的部分，包括從電源到電機間相連的電器元件，看主電路時，通常要從下往之上看，即先從用電設備開始，經控制電器元件，順次往電源端看。

通過看主電路，要搞清負載是怎樣取得電源的，電源線都經過哪些電器元件到達負載和為什么要通過這些電器元件。

輔助電路是控制線路之中除了主電路之外的電路，其流過的電流比較小。看輔助電路時，則自上而下、從右至左看，即先看主電源，再順次看各條支路，分析各條支路電器元件的工作情況及其對主電路的控制關系，注意電氣與機械機構的連接關系。

通過看輔助電路，則應搞清輔助電路的構成，各電器元件間的相互聯系和控制關系及其動作情況等。

同時還要了解輔助電路和主電路間的相互關系，用輔助電路的回路去研究主電路的控制程序，進而搞清楚整個電路的工作原理和來龍去脈。

4、接線圖和電路圖互相對照看圖，可幫助看清楚接線圖。讀接線圖時，要根據端子標志、回路標號從電源端順次查下去，搞清楚線路走向和電路的連接方法，搞清每條支路是怎樣通過各個電器元件構成閉合回路的。配電盤(屏)之內、之外電路相互連接必須通過接線端子板。

一般來說，配電盤之內有幾號線，端子板上就有幾號線的接點，內部電路的幾號線只要在端子板的同號接點之上接出即可。因此，看接線圖時，要把配電盤(屏)之內、之外的電路走向搞清楚，就必須注意搞清端子板的接線情況。
