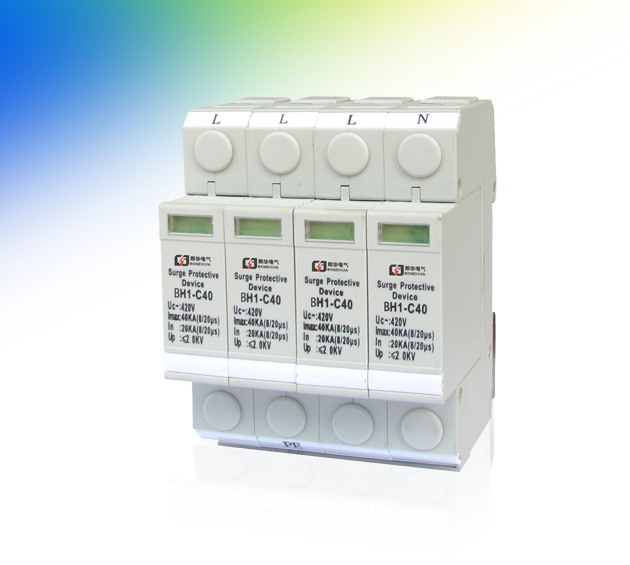

LT-ZPB/100/4P 防雷器
閱讀次數：1634 發布時間：2020-08-22
工作原理：
電涌保護器（SPD）是電子設備雷電防護中不可缺少的一種裝置，其作用原理是在正常情況下，電涌保護器處于極高的電阻狀態，從而保證電源系統正常工作；當電源系統隨著沖擊電流及電壓的逐步提高，SPD的電阻持續下降，SPD立即在納秒級的時間內導通，將電涌能量通過SPD泄放入大地；當電涌過后，電涌保護器又迅速恢復為高阻狀態，從而不影響系統正常工作。
4P-380V電源模塊防雷器生產廠家申請通過國家安全認證。模塊系列電源浪涌防雷器依據IEC和GB標準設計，模塊系列電源浪涌防雷器具有強大的電涌泄放能力，每位最大放電20-80KA（8/20us），適用于配電系統的各級保護，依據不同的配電系統（單相、三相）可選擇多種組合方式。無續流，避免了普通間歇式浪涌過后滅弧瞬間掉電的問題，漏電流小。產品安裝簡單，積木式可插拔更換模塊，并且有防呆功能，脫扣裝置隔倉式設計，確保保護器因過熱過流、擊穿失效時，自動脫離電網。
產品說明
◆本系列產品適用于防雷區域LPZOB至LPZI區至LPZ2區（B和C級/I級）電源線路的雷電及電涌的防護.
◆本產品核心器件采用大容量浪涌吸收元件MOV，經嚴格老化篩選，質量穩定。
◆Imax（10/350Us）=80KA，適用于一般的防雷區域。
◆輸出殘壓低，響應時間更快速（≤25ns）。
◆加裝過流過熱失效脫扣裝置，當保護器因過流、過熱、擊穿失效時，能自動將其從電網脫離，失效燈顯示為紅色。
◆安裝簡易，適用于各類供電系統。
產品技術參數
型號 | LT-ZPB/80 | LT-ZPB/60 |
名稱 | 一級電源避雷器 | |
系統標稱電壓 | 380VAC | 380VAC |
持續耐壓Uc | 440V | 440V |
雷電通流（8/20μS） | 80KA | 60KA |
電壓保護水平Up | ≤2.5KV | ≤2.0KV |
輸出負載功率 | 不限制 | 不限制 |
IEC保護級別 | C級（電源一級） | C級（電源一級） |
響應時間 | ＜25ns | ＜25ns |
限制電壓 | ≤1300V | ≤1300V |
保護模式 | L.N.E全模式 | L.N.E全模式 |
接線線徑 | ＞10mm2 | ＞10mm2 |
接線方式 | 并聯 | 并聯 |
安裝方式 | 35mm標準導軌安裝 | 35mm標準導軌安裝 |
典型用途 | 機房UPS端、設備三相總電源等狹小空間防雷保護 | |
功能特點 | 熱保險自動脫離、熱備份 | |
工作環境 | -40～+70oC相對濕度≤90% | |
符合標準 | IEC61643-1：1998、GB18802.1-2002、Q/JTJ001-2001 | |
主要參數
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
產品安裝位置與應用
◆B級組合式模塊系列應用于LPZOB至LPZI交處面,即I級,通常安裝在電源進線總配電柜內。
◆應用于電源級雷電防護。
◆適用于TN-S、TN-C-S、TT、IT等供電系統。
◆保護器適用于室內安裝,室外應加防水措施。
◆所有接線必須保證牢固及可靠電氣連接,防雷接地應符合防雷規范要求(接地電阻推薦不大于4Ω),并且接地線盡量做到短而直。
