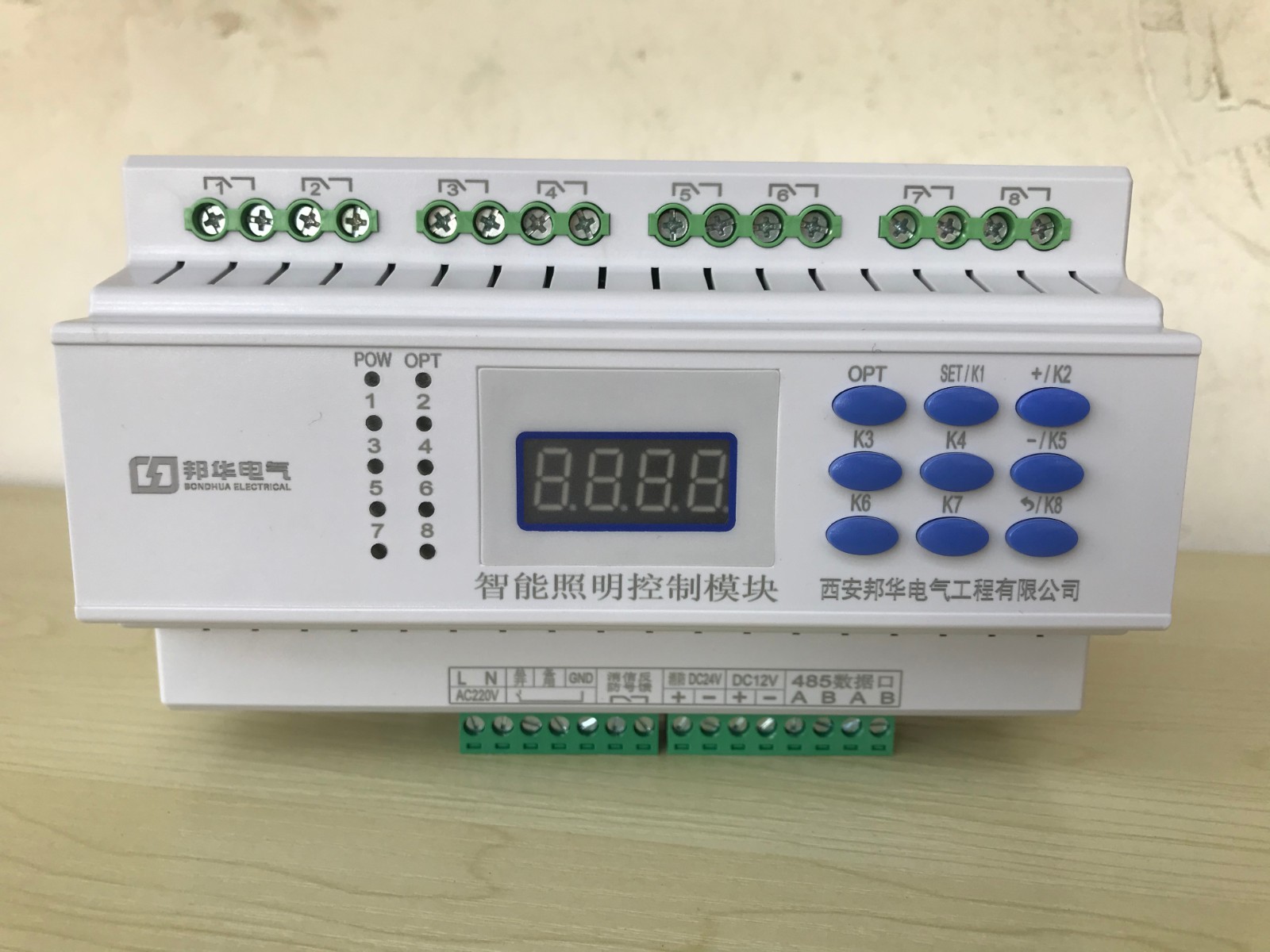

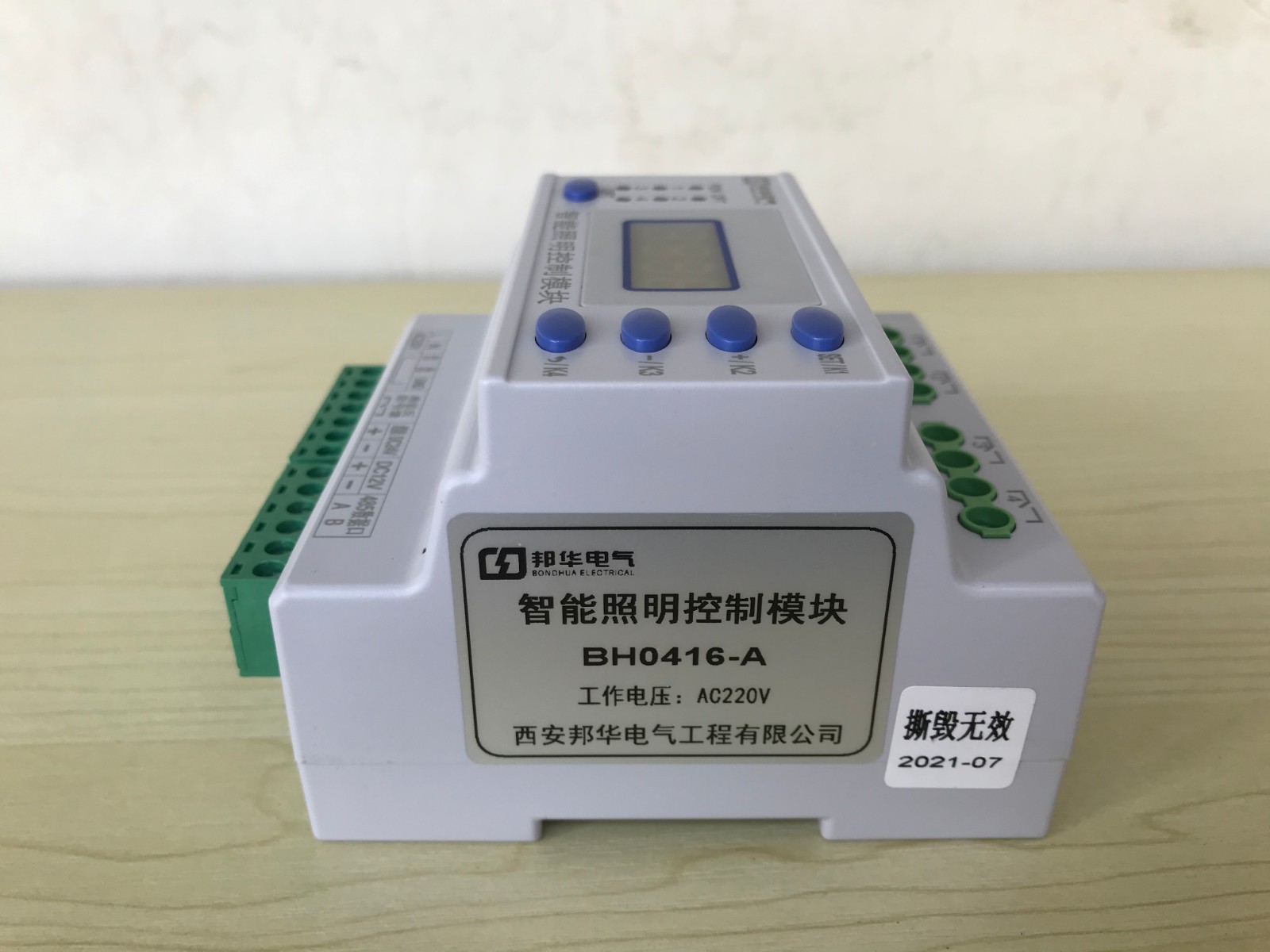

BH0416-A 智能照明控制模塊智能照明控制系統的主要功能

1）開關模塊BH0416-A 智能照明控制模塊可根據預設的場景模式或時鐘，實現連接電路智能燈的智能開關功能，自動控制任意一個電路燈達到預期的照度值，達到不同的場景要求。

2）自反饋開關模塊實現實時檢測功能，燈具運行時間和照明條件的記錄和存儲。

為節能分析和燈具壽命周期維護提供數據支持。BH0416-A 智能照明控制模塊快速判斷故障線路，節省操作人員維護檢查時間。

3）觸摸屏和現場控制面板可實現區域燈的現場控制。

主控面板可完成現場模式一鍵操作；觸摸屏控制模式可以實現更多的場景定義和照度調節功能，滿足不同場景的需要。

4）通過時鐘控制模塊，根據不同時間的場景預設，定期開啟相應的照明模式。

BH0416-A 智能照明控制模塊可以實現更多的智能化功能，如單燈，單回路群控。

主要型號

RM/50-6.20.SF、ASL100-S4/16、N512/11-15、DC-KG0420FBCP-CM、TXA204C、BH0816-A、BH0416-A

節能效果分析

按3000套85wled筒燈每天在公共場所工作18小時計算，傳統照明1D耗電約4590kwh北京地鐵車站站臺大廳面積；公共區域燈具總耗電約13h，智能照明1D耗電約2080kwh。智能照明系統BH0416-A 智能照明控制模塊節能20%-30%，節能效果非常明顯。

地鐵現場照明方案實現了地鐵監控中心對照明燈具的實時控制，獲得燈具的狀態和使用性能，全面實現地鐵系統與智慧城市系統的融合；智能控制器BH0416-A 智能照明控制模塊具有很強的可靠性和系統兼容性，使地鐵中央控制系統能夠對每一盞燈進行無誤監控，智能照明系統BH0416-A 智能照明控制模塊將led筒燈等燈具與智能控制系統巧妙結合，實現更加節能高效的全功能地鐵照明。

BH0416-A 智能照明控制模塊安裝說明：

輸入模塊BH0416-A 智能照明控制模塊的安裝，通用于86暗盒；在被控消防設備附近。

1. 輕壓盒體下側并向外拉，將盒體與方形底板分離。

2. BH0416-A 智能照明控制模塊用2只M4X25mm螺釘將方形底板與墻內的86暗盒固定住。水平的孔距為60mm。

3. 接線端子：在模塊的左面端子排，自上到下端子為S+、S-（總線接線端子）、無源反饋接點。

4. 接線后，再蓋上盒蓋，安裝完畢。
