防火門電動閉門器
閱讀次數：2541 發布時間：2020-10-27

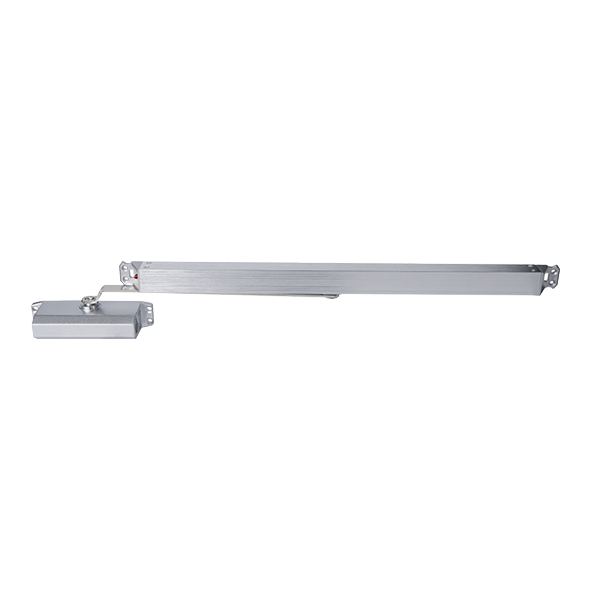

電動閉門器由電動閉門器主體和導向槽組成。主體安裝于門框?qū)虿郯惭b于門扇。電動閉門器主要由外殼、彈簧、棘輪、電磁鐵、轉臂、導軌等組成，結構比較復雜，零部件超過60多種，如果連桿、撥片等剛性無法保證，剛?cè)菀鬃冃位蚩ㄗ枭踔辽⒓堋?/p>
產品特點
1.內置監控模塊，無需針對系統外配輸入輸出模塊。
2.錯搭保護，防止現場總線錯接AC220V+20%造成產品損壞。
3.閉門模式可設，可設置為延時關門或立即關門模式。
4.掉電關門功能，總線或電源掉電自動關門。
5.手動關門功能，設置手動關門按鍵。
6.鋁合金外殼，外形美觀。
7.開門角度可調，手拉門0～150°，手推門0～120°。
技術特性
內容 | 技術參數 |
工作電壓 | 總線16V～28V，電源范圍DC20V~DC28V |
工作電流 | 總線關門監視電流≤140μA，總線開門保持電流≤340μA，DC24V電源≤80mA |
閉門模式 | 可設延時2s閉門、立即閉門（出廠默認） |
編碼方式 | 電子編碼，占用1個地址，1~252之間任意設定 |
線 制 | 與監控器無極性二線制連接，與電源箱無極性連接 |
外形尺寸 | 見附表1 |
殼體顏色 | 金屬香檳色 |
使用環境 | 溫 度：-25℃～+55℃ 相對濕度≤95%，不凝露 |
執行標準 | GB 29364-2012《防火門監控器》 |
安裝方法
1.安裝在鋼質門上需預埋加強鋼板，木質門上可直接安裝。拉門面（背火面）安裝、推門面（迎火面）安裝詳見圖3和圖4，特殊安裝需聯系廠家。拉門面左右判定：人站門外，左手拉門為拉門面左開，否則為右開。推門面左右判定：人站門里，左手推門為推門面左開，否則為右開。
2.安裝前需切斷回路電源，并確保接線準確無誤。
3.安裝前需進行絕緣測試，總線間及總線對地絕緣電阻應大于20M，嚴禁安裝后進行絕緣測試。
4.安裝好后，調節滑槽內的定位器的位置可設定門的開門角度，具體方法見附錄。
5.安裝好后，調節閉門開關的位置，將門關閉到位后，將開關移到滑塊的上方，用螺絲刀把開關上的螺絲擰緊在滑槽上。
布線要求
1.通訊總線宜選用RVS-2×1.0mm2或1.5mm2阻燃或耐火雙絞線。
2.電源線宜選用BV-2×1.0mm2或1.5mm2耐火線；穿金屬管或阻燃管敷設。
注意事項
1.閉門器按門重、門寬、左右及推拉方式的不同進行選型及安裝。
2.閉門器開門檢測時間1s后自鎖，手動閉門信號需保持1s以上，保證不卡門。
3.閉門器中有感磁器件，不應安裝在有強磁場作用的地方。
